Инфракрасное отопление

ЭНЕРГОСБЕРЕГАЮЩИЕ НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ ПЛЭН

ЧТО ТАКОЕ ПЛЭН? ПРИМЕРЫ ИЗ ПРАКТИКИ
ЦЕНОВАЯ ПОЛИТИКА ФОТОГАЛЛЕРЕЯ
ТЕХ. ХАРАКТЕРИСТИКИ ВИДЕОГАЛЛЕРЕЯ
О ПОДДЕЛКАХ! МОНТАЖ ПЛЭН
КАК РАБОТАЕТ ПЛЭН? ОБЛАСТЬ ПРИМЕНЕНИЯ
ПРЕИМУЩЕСТВА ПЛЭН Сушка продуктов на ПЛЭН
ОТЛИЧИЯ ПЛЭН И КОТЛОВ СЕРТИФИКАТЫ И ДИПЛОМЫ
ПЛЭН ИЛИ АНАЛОГИ?



Фабрика ЭРА является официальным представителем на территории Иркутской области Челябинского завода электро-технических изделий имени Н. Е. Епишкова.



Компания ЭСБ-Технологии лауреат конкурса «Лучшее научно-производственное предприятие России» является единственным правообладателем патента на изобретение и производителем системы ПЛЭН в России.



Оформить заказ



ЧТО ТАКОЕ ПЛЭН?

Это прогрессивная и очень экономичная система отопления, получившая международное признание благодаря своей безопасности и экологичности. ПЛЭН, подобно солнцу, распространяет тепло по принципу инфракрасного излучения! Действие оригинального ПЛЭН, произведённого по запатентованной технологии, основано на тепловом излучении длинноволнового инфракрасного диапазона, длина волны которого максимально приближена к диапазону излучения тела человека: ПЛЭН – 9 мкм, тело человека – 9,35 мкм. Продукт произведен в России и соответствует ГОСТ Р ИСО 9001-2008, прошел санитарно-эпидемиологический контроль, одобрен Научным Центром Здоровья Детей Российской академии медицинских наук.

Плёночный

Лучевой

Электро

Нагреватель

За безупречно высокое качество продукция под торговой маркой ПЛЭН:

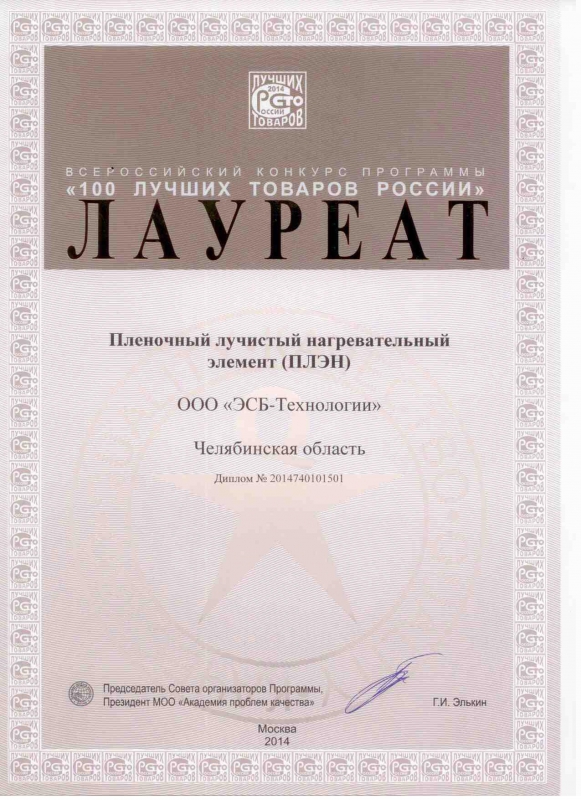

Трижды лауреат конкурса «100 лучших товаров России» с присуждением знака качества!

Вошел в список номенклатуры товаров Международной Ассоциации «Великий Шёлковый Путь. Торговля Азия-Европа»

ЦЕНОВАЯ ПОЛИТИКА *

*цены действительны с 13.02.2017-30.09.2017

РОЗНИЧНАЯ ЦЕНА*

ПЛЭН №1, (Потолочный «Эконом», IP-54)

1350 руб/кв.м.

ПЛЭН №1, (Потолочный "Премиум" IP-67)

1450 руб/кв.м.

ПЛЭН №1, (для саун и пром. сушек,  IP-67)

1550 руб/кв.м.

ПЛЭН №2, (Теплый пол, IP-67)

1450 руб/кв.м.

В стоимость входит расчет и проектирование системы с учетом особенностей Ваших помещений, МОНТАЖ и гарантия на всёоборудование

ДИЛЕРСКАЯ ЦЕНА**

ПЛЭН №1, (Потолочный «Эконом», IP-54)

1100 руб/кв.м.

ПЛЭН №1, (Потолочный "Премиум" IP-67)

1200 руб/кв.м.

ПЛЭН №1, (для саун и пром. сушек,  IP-67)

1300 руб/кв.м.

ПЛЭН №2, (Теплый пол, IP-67)

1200 руб/кв.м.

В стоимость входит  доставка по Иркутску информационная поддержка и обеспечение гарантийных обязательств производителя.

 КЛИЕНТАМ ФАБРИКИ ЭРА***

При покупке любой системы ПЛЭН

Полотна матового/сатинового натяжного потолка шириной до 320см. площадью, равной величине заказаной у фабрики ЭРА продукции системы отопления ПЛЭН, cо 50% скидкой!

При заказе монтажа натяжного потолка - полотна из матового/сатинового материала шириной до 320см. площадью, равной величине заказанной у фабрики ЭРА продукции ПЛЭН, в ПОДАРОК !

* Указана средняя стоимость готовой системы за 1 кв.м. площади помещения из расчета покрытия ПЛЭН 70-80% общей площади помещения, согласно региональному коэффициенту, при условии монтажа на деревянный/гипсокартоновый базовый потолок специалистами Фабрики ЭРА, стоимость которого может измениться в зависимости от объема заказа, материала базового потолка, способа установки и необходимых расходных материалов и комплектующих, в т.ч. влияет выбор регуляторов, автоматов и подложки. НЕ ВКЛЮЧАЕТ в себя стоимость дополнительных работ по удленению электропроводки за пределами помещения, где устанавливается система в том числе установку дополнительного оборудования в электрощитке. Точная стоимость системы определяется проектом, выполненным специалистами фабрики ЭРА на основании замеров или планов помещений. Для расчета СКАЧАЙТЕ И ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ.

** В стоимость включен только ПЛЭН, площадь которого определяется в зависимости от ТИПОРАЗМЕРНОГО РЯДА ПРОДУКЦИИ, минимальная партия 20 кв.м. включает в себя бесплатную доставку с завода производителя до г. Иркутска. При заказе менее 20 м.кв. доставка будет платная.

*** действует только при заказе натяжных потолков на фабрике ЭРА, в том числе на дилерских условиях.

Оформить заказ




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Толщина пятислойного нагревательного элемента: не более 0,4 мм.

Масса полотна: не более 550гр/м.кв.

Температура нагрева: не более 45°С.

Удельная мощность потребления:150 и 175 Вт/м.кв. ± 5%

Напряжение питания:12-220 В переменного или постоянного тока. *

КПД перехода электрической энергии в тепловую: 98%.

Материал нагревателя: специальный сплав.

Материал электроизолирующий: трехслойный ПЭТ.

Материал отражателя-распределителя: алюминий пищевой.

Гарантийный срок наработки на отказ: не менее 50 лет.

Степень защиты от внешнего воздействия:IP 67, IP 54, IP 44. **

Плотность мощности нагревателя не более 100 Вт/кв.м.

Источник питания 220 В +/- 5%, 50 Гц

Толщина, мкм не более 400

Вес одного кв.м. не более 520 г.



Примечание:
* смотри ТИПО - РАЗМЕРНЫЙ РЯД ПРОДУКЦИИ ПЛЭН

** IP 67 — полная защита от пыли и кратковременного погружения в воду.
IP 54 — частичная защита от пыли, защита от брызг воды.
IP 44 — частичная защита от внешних твердых предметов, защита от брызг воды.



СКАЧАТЬ РОЗНИЧНЫЙ ОПРОСНЫЙ ЛИСТ



СКАЧАТЬ БЛАНК ДИЛЕРСКОГО ЗАКАЗА





Оформить заказ


ОСТЕРЕГАЙТЕСЬ ПОДДЕЛОК!

Отклонение уже на несколько микрон от исходных технических параметров резистива влечет резкое повышение энергопотребления. Это не только обнуляет экономическую эффективность применения обогревателей, но делает их, в отличие от оригинала, пожароопасными и в некоторых случаях, возможно, даже опасными для здоровья человека! Только оригинальный продукт, произведенный по запатентованной авторской технологии, гарантирует безопасное использование, которое защищено сертификатом соответствия международного образца!

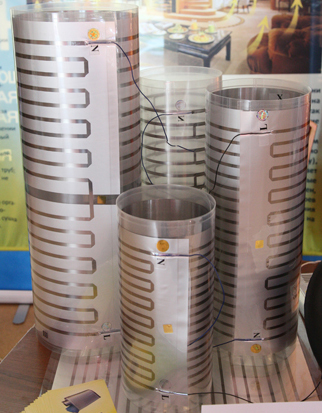

  1. ЧТО ТАКОЕ НАСТОЯЩИЙ ПЛЭН, как по ВНЕШНЕМУ ВИДУ отличить его от других пленочных электронагревателей:
  2.
  3. Идеально ровное полотно без морщин заломов и пузырей, имеющее три размера по ширине (35 см, 51 см или 65 см) и длину от 1 до 5 метров. (ФОТО 1)
  4.

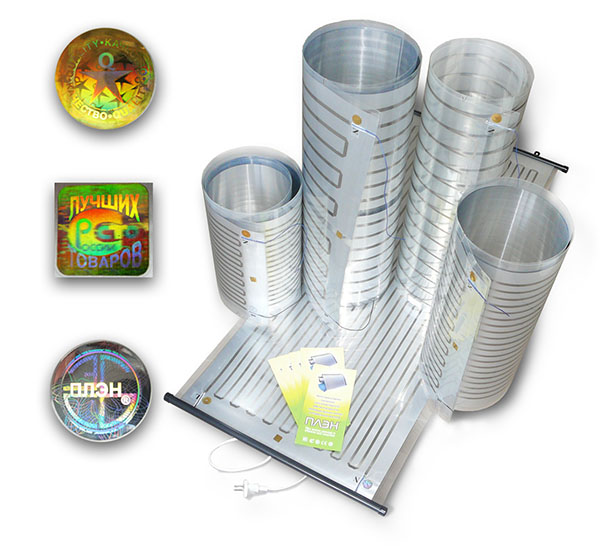

  5. На лицевой стороне полотна заламинированы три голографические эмблемы (ФОТО 1)
  6.

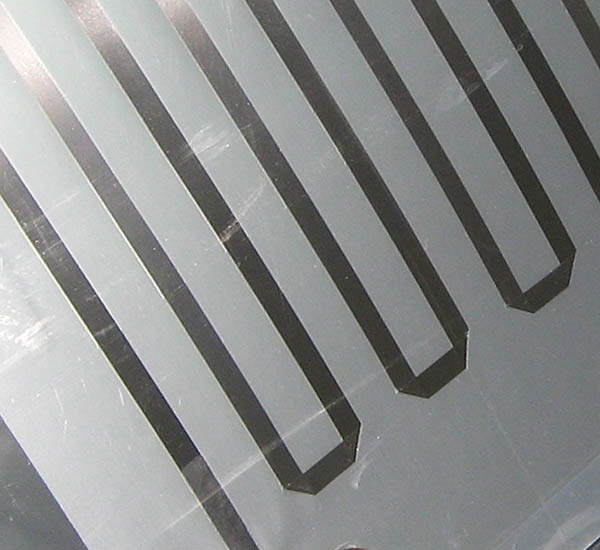

  7. Резистив представляет собой ленту из специальной стали (не проволока, не карбоновый слой или полосы) (ФОТО 2)
  8.

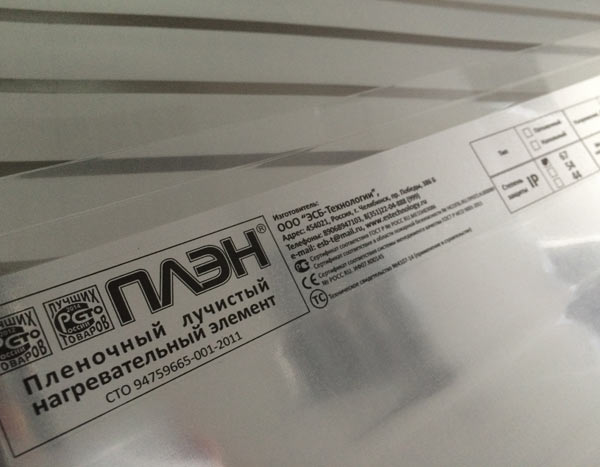

  9. На полотне расположена прозрачная этикетка с выходными данными и техническими характеристиками данного электронагревателя (ФОТО 3

Оформить заказ

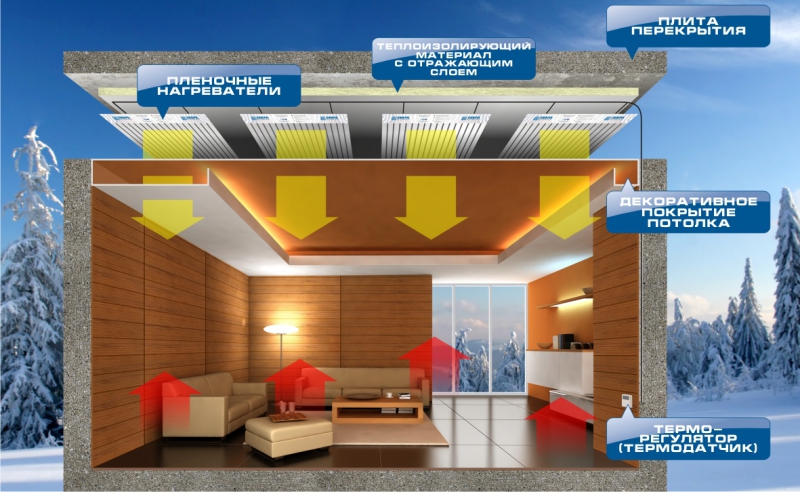

КАК РАБОТАЕТ ПЛЭН?

В основу работы нагревателя заложен известный принцип, в соответствии с которым, при протекании тока через резистив, происходит его нагрев до температуры 45-50°С.

Инфракрасные плёночные элементы ПЛЭН излучают невидимую тепловую составляющую солнечного света, длинной волны 9-10 мкм. Это излучение поглощается поверхностью стен, пола, мебелью и предметов, находящихся в помещении, создавая комфортный температурный обогрев всего пространства.

Потолочное отопление работает циклически. Первый этап - излучение инфракрасных волн, второй -поглощение, аккумулирование и отдача тепла полом. При этом первый этап занимает всего 10% от времени работы системы, а остальные 90% составляет теплоотдача. Поэтому оборудование очень экономично. Устройство может быть снабжено автоматической или дистанционной системой управления терморегулятором, обеспечивающей включение ПЛЭН и поддержание заданной температуры.

Эффективность системы ПЛЭН зависит, в том числе, от способа (места) установки и материала декоротивного покрытия, которым он закрывается. Как показывает практика, самым целесообразным сочетанием является потолочная установка с покрытием натяжным потолком. Это объясняется высокой теплопроводностью тонкого полотна и предпочтительным распространением лучистого тепла с верху вниз. Рекомендуем Вам перед выбором места установки инфракрасного пленочного обогревателя ознакомиться с особенностями монтажа и свойствами материалов для обшивки.

 Оформить заказ

ПРЕИМУЩЕСТВА ПЛЭН:

1. Экономичность.

  • Срок окупаемости 2–3 года при сроке службы 50 лет!
  • В зданиях средняя мощность за отопительный сезон составит 10–15 Вт/м.кв. На 100 м. кв. за 1 месяц 720–1080 кВт/ч. (При условии, что здание соответствует нормам СНиП 2003 г. по теплопотерям).
  • Отсутствие расходов на ремонт и обслуживание системы.

2. Экологичность.

  • Система не сжигает кислород в помещении и не пересушивает воздух в доме.
  • Вследствие отсутствия конвективных воздушных потоков многократно снижается содержание пыли в воздухе.
  • Лучистое тепло (ИК) благотворно влияет на организм человека, позволяет компенсировать «солнечный голод» в зимний период.

3.  Надежность.

  • Подтвржденный гарантийный срок эксплуатации системы отопления ПЛЭН – 10 лет!
  • Система электрического отопления не боится перепада напряжения и временного отключения энергоснабжения.
  • Система ПЛЭН сейсмоустойчива: она может разрушиться лишь вместе с помещением.
  • Система ПЛЭН водо- и пыле- защищена, не боится влаги и грязии, имеет класс защиты от внешней среды IP67, что подтверждено соответствующими сертификатами.

     4. Безопасность.

  • Система лучистого отопления (ИК) ПЛЭН соответствует требованиям ГОСТа, нормам по электро- и пожаробезопасности, прошел санитарно-эпидемиологический контроль, одобрен Научным Центром Здоровья Детей Российской академии медицинских наук.

     5. Простота.

  • Для запуска системы ПЛЭН требуются только электроснабжение.
  • Установка и запуск системы «под ключ» для помещения 100 м² занимает 2-3 рабочих дня.
  • При необходимости система может быть демонтирована без ущерба для ее работоспособности.

     6. Комфорт

  • Нагрев температуры воздуха с 10 до 20°C происходит всего за 40–50 мин. (При конвективном отоплении для нагрева воздуха с 10 до 20°C требуется более 10 часов).
  • Климат-контроль: Работая по принципу саморегулирования, система будет поддерживать заданную температуру, в т.ч. минимальную, автоматически включая и выключая нагреватели (устанавливается терморегулятор)
  • Отопление дома работает абсолютно бесшумно.
  • Электронагреватель ПЛЭН закрывается любым декоративным материалом, не содержащим металл.

Оформить заказ

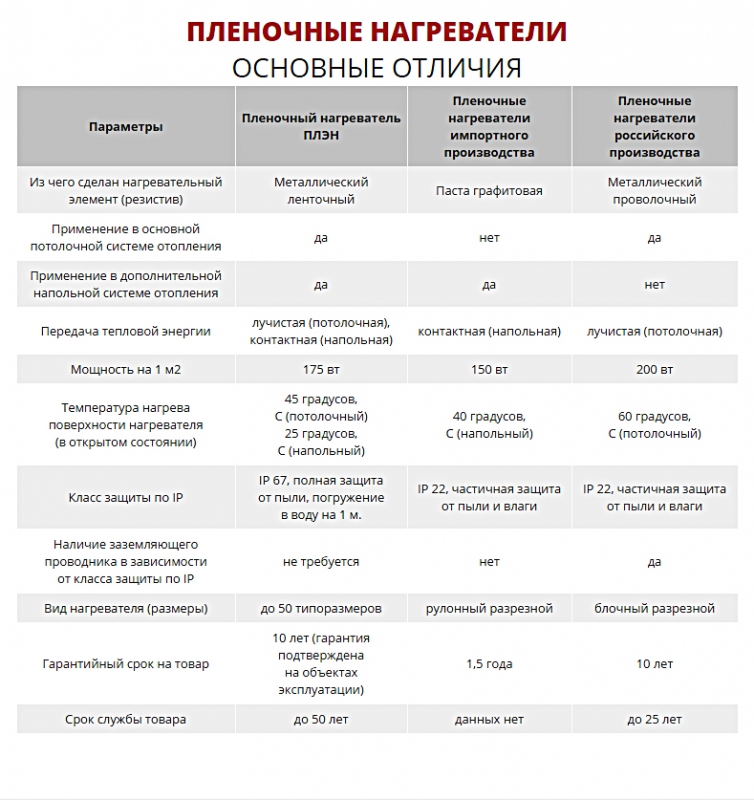

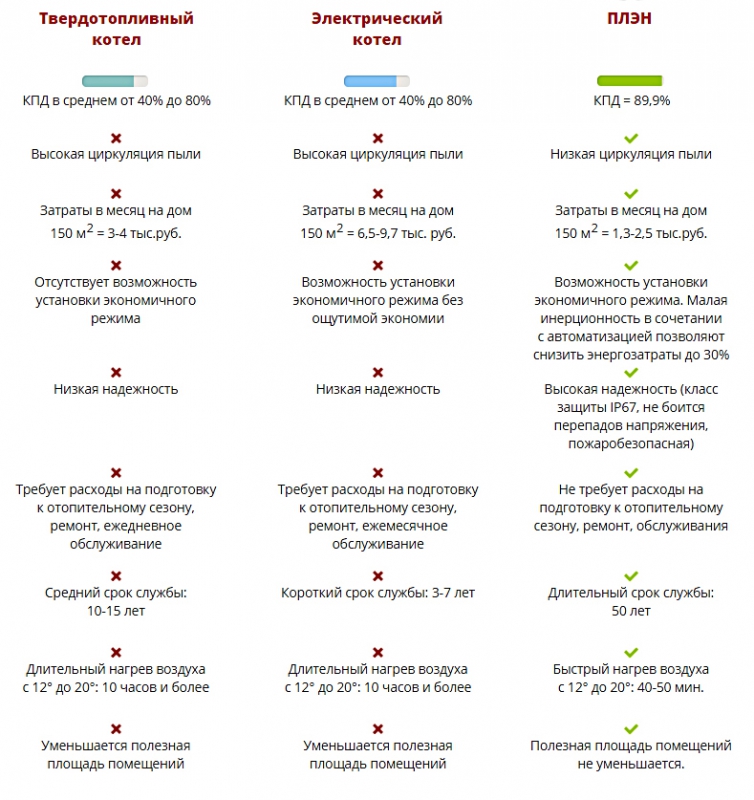

ОТЛИЧИЯ ПЛЭН ОТ ДРУГИХ СИСТЕМ ОТОПЛЕНИЯ



Оформить заказ

СРАВНЕНИЕ С АНАЛОГАМИ

Оформить заказ

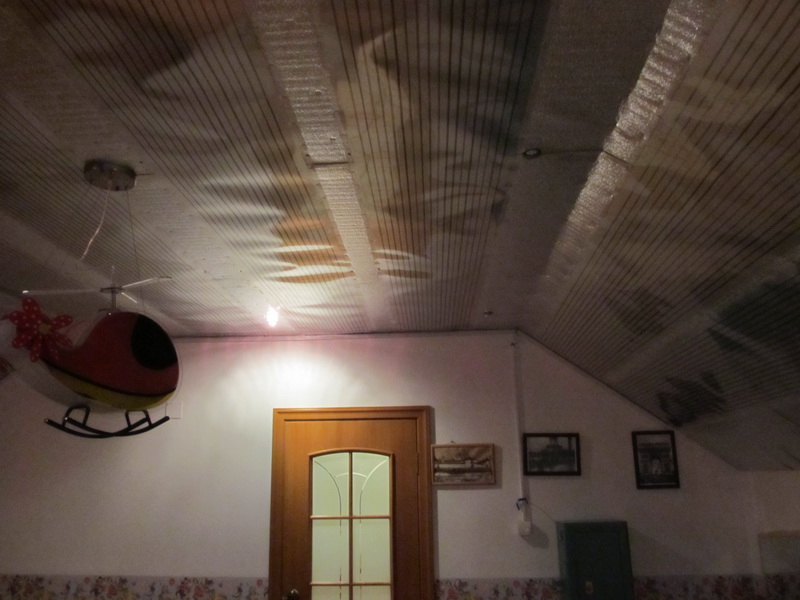

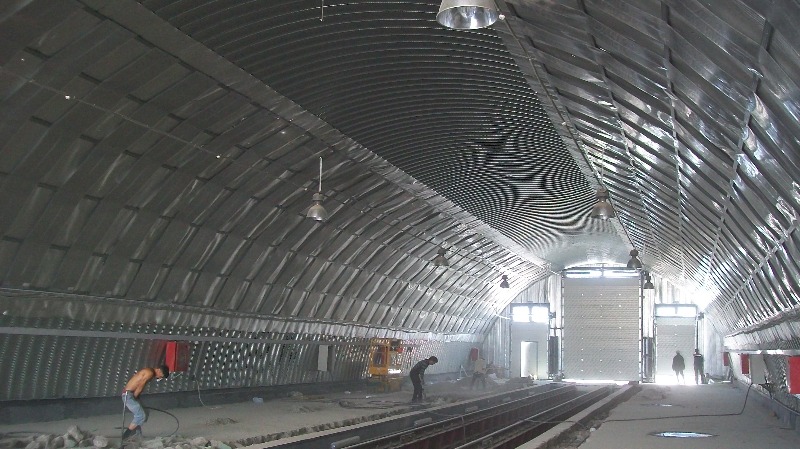

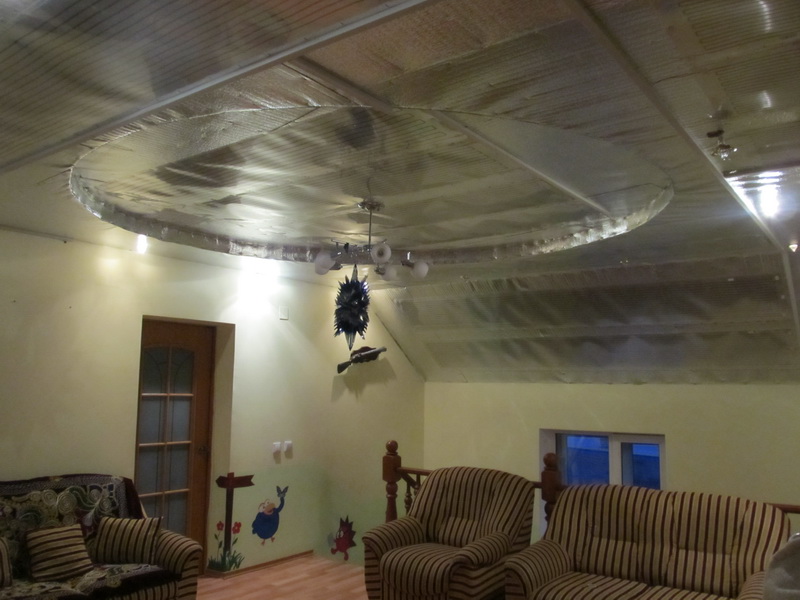

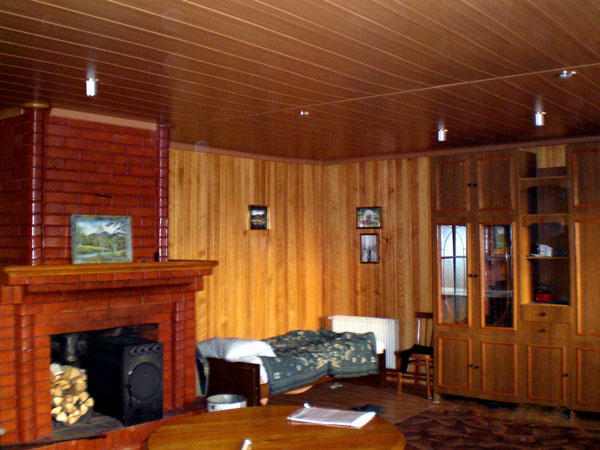

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЛЭН

    Зимой 2010 году во Франции были проведены эксперименты по применению ПЛЭН в строительстве при непрерывной заливке бетонных фундаментов. Использование челябинской пленки вместо традиционного электроподогрева позволило резко сократить энергопотребление и, в несколько раз, время готовности строительных блоков.

    В 2008 году в Ростове-на-Дону были проведены исследования по использованию ПЛЭН в тепличном хозяйстве при выращивании редиса, огурцов, помидоров и капусты. В период с 20 марта по 21 марта 2008 г. происходил разогрев парника площадью 6 квадратных метров в постоянном режиме без терморегулятора до температуры 24°С (на разогрев затрачено 7,4 кВт электроэнергии).

    22 марта 2008 г. в парник высажены редис и огурцы - семенами, помидоры и капуста - рассадой, установлен терморегулятор. С 22 марта по 02 апреля 2008 г. температура в парника выдерживалась 23° С. С 03 апреля 2008 г. температура соответствовала 20°С.

    23 апреля 2008 г. был собран первый редис, 4 мая сорван первый помидор, 8 мая собраны огурцы и капуста. Согласно показаниям приборов учета электроэнергии на выращивание овощей было затрачено 5,7 кВт. Всего же затраты составили 13,1 кВт.

    Использование ПЛЭН в ожоговом центре для обогрева пострадавших вместо калориферов существенно ускорило процесс регенерации кожных покровов (за счет отсутствия потока горячего воздуха). Есть основания говорить, что послеоперационное заживление - при переливании крови, в хирургических отделениях, роддомах - ран при их применении может идти значительно быстрее, без нежелательных осложнений и инфекций.

Оформить заказ

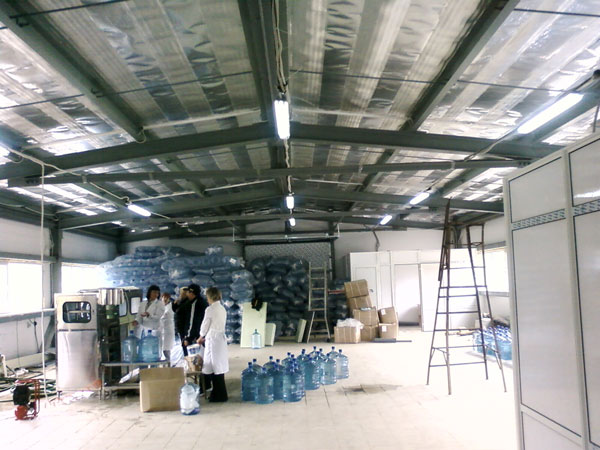

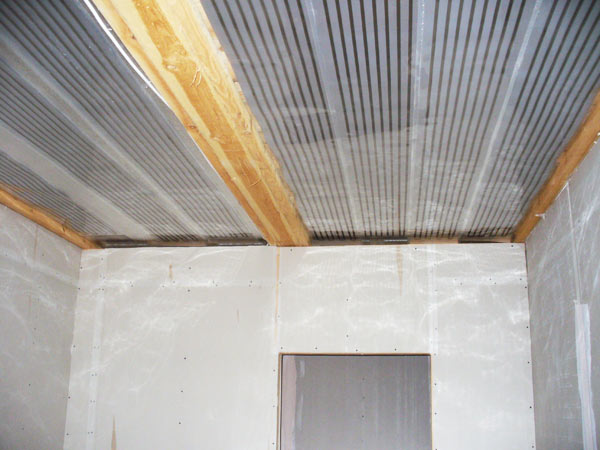

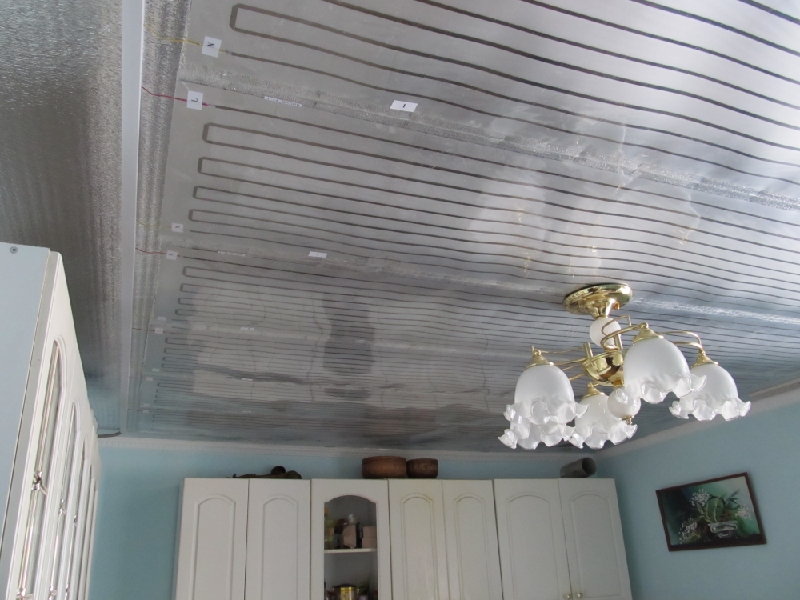

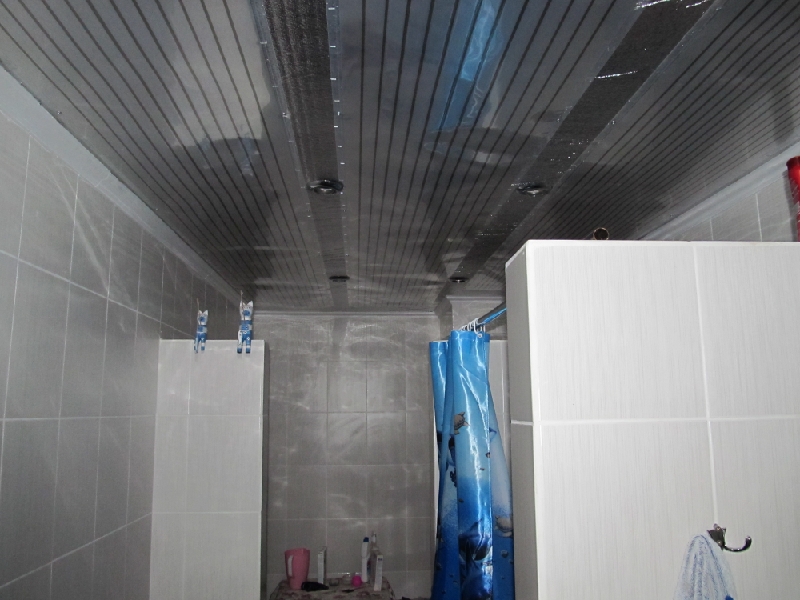

ФОТОГАЛЛЕРЕЯ

Оформить заказ



ВИДЕОГАЛЛЕРЕЯ

Оформить заказ

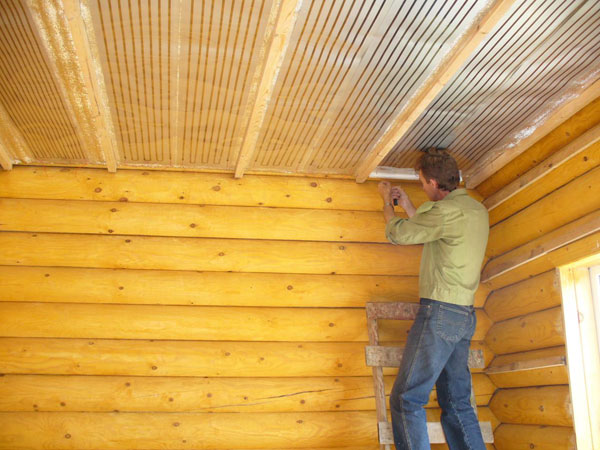

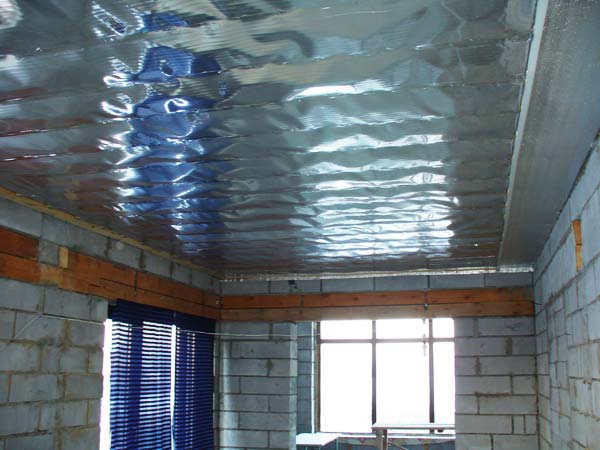

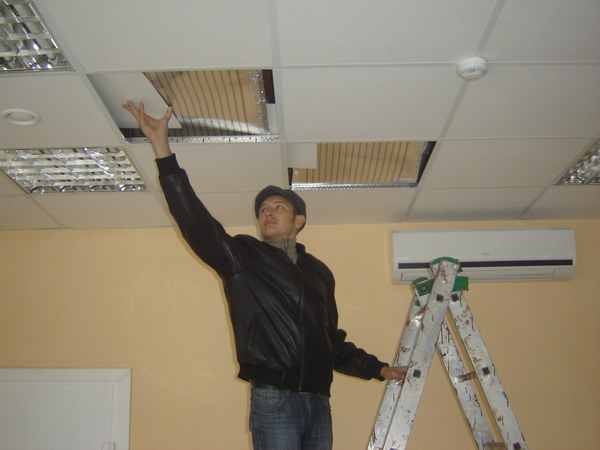

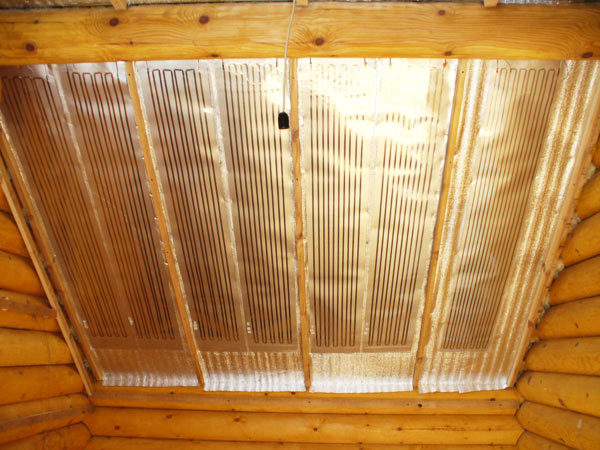

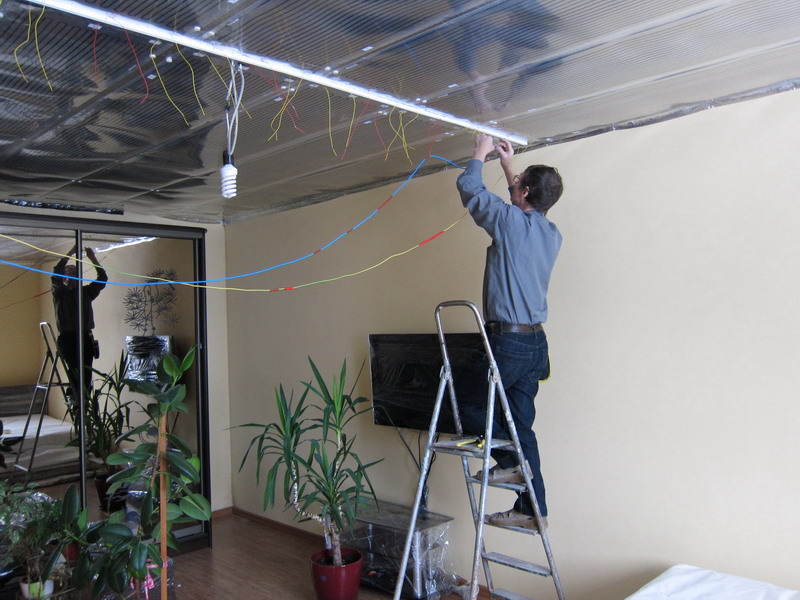

МОНТАЖ ПЛЭН

Установка системы отопления «под ключ» для помещения площадью 100 м2 занимает 2-3 рабочих дня, вне зависимости от времени года. В местах, подверженных большим механическим нагрузкам рекомендуется использовать материал с твердой прослойкой, например рулонную пробку. Важно: ПЛЭН изготавливается полотнами, имеющими только определенные размеры. Самостоятельный раскрой (разрезание) полотна не допускается категорически! Установка пленочных электронагревательных элементов должна производиться по ГОСТ Р 50571.25. Рекомендуем ознакомиться с особенностями монтажа и свойствами материалов для обшивки.

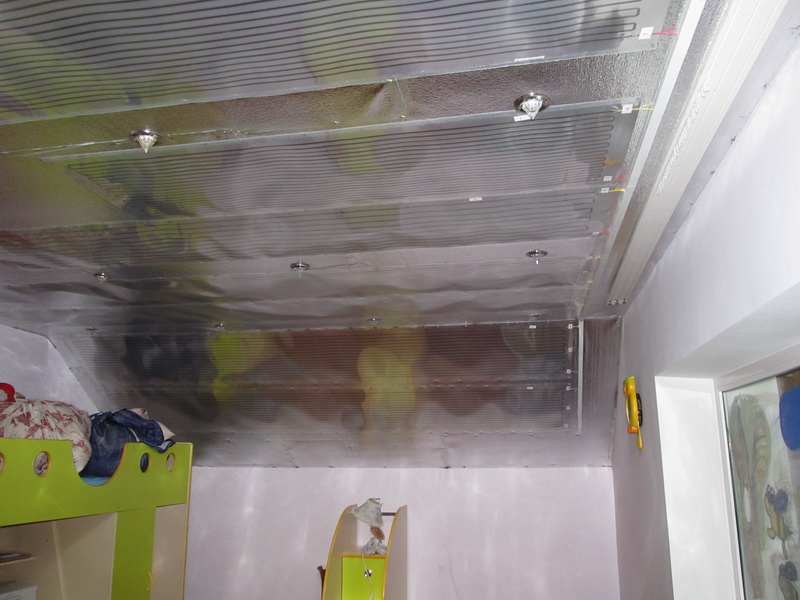

При установке системы  на потолок, она занимает от 50% до 80% (в зависимости от качества утепления здания и региона) от его общей площади, и обеспечивает требуемый температурный режим при минимальном потреблении электроэнергии (15–20 Вт/м2 в час – средний показатель по России за отопительный сезон).  Рекомендуемая минимальная высота подвеса ПЛЭН составляет 2,5 м. Последовательность установки ПЛЭН зависит от материала потолка.

ВНИМАНИЕ! При проведении работ соблюдайте следующие правила монтажа теплого пола:

1. Запрещается применение алюминиевой фольги для теплого пола и другого материала на ее основе в качестве теплоотражающего материала. Используйте только материалы, рекомендованные поставщиком.

2. Рекомендуется укладывать ПЛЭН в стяжку (под плитку).
3. Запрещается применение контактных зажимов и наконечников других изготовителей.
4. Перед укладкой финишного покрытия пола обязательно протестируйте (включите) систему обогрева.

Если Вы решились на самостоятельный монтаж, обязательно ознакомьтесь с инструкцией по установке ПЛЭН

Оформить заказ



ОСТЕРЕГАЙТЕСЬ ПОДДЕЛОК!

Отклонение уже на несколько микрон от исходных технических параметров резистива влечет резкое повышение энергопотребления. Это не только обнуляет экономическую эффективность применения обогревателей, но делает их, в отличие от оригинала, пожароопасными и в некоторых случаях, возможно, даже опасными для здоровья человека! Только оригинальный продукт, произведенный по запатентованной авторской технологии, гарантирует безопасное использование, которое защищено сертификатом соответствия международного образца!

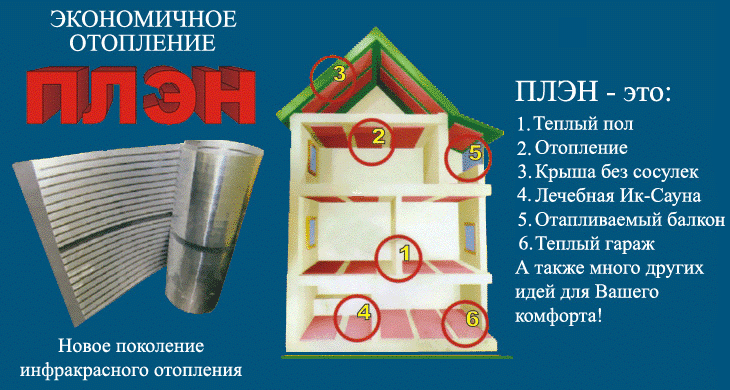

ГДЕ ПРИМЕНЯЕТСЯ ПЛЭН?

Такая система может служить как в качестве основного, так и дополнительного отопления жилого дома, общественных, производственных, медицинских и других объектов. Абсолютная безопасность оригинального ПЛЭН, подтверждённая всеми разрешительными документами - от Роспотребнадзора и Госпожнадзора до медицинских ведомств, позволяет применять систему инфракрасного отопления даже в детских дошкольных учреждениях.

Технология ПЛЭН также успешно используется и в различных производственных, спортивных, медицинских и даже пищевой сферах:

Сушка древисины для строительства и мебельной промышленности с использованием ПЛЭН основана на равномерном распределении тепловой энергии, по всему объему штабеля древесины. Локальное, равномерное воздействие тепловой энергии температурой не более 60 градусов на уложенный в штабель пиломатериал увеличивает КПД по сравнению с конвективными сушками в 1,8 раза. Это позволяет снизить удельный расход электроэнергии до 300-400 кВтч/куб. м высушенного пиломатериала, избежать коробления и деформации древесины, а также обеспечить десятикратную экономию в сравнении с традиционными методами сушки.

Сушка лако-красочного покрытия в малярных цехах и покрасочных камерах автомастерских и мебельных производств позволяет повысить качество ЛКП за счет сохранения естественной влажности и многократного снижения содержания пыли в покрасочной камере. Полимеризация лакокрасочного покрытия автомобиля В-класса происходит за час, при этом потребляется 9,5 киловатта. При использовании традиционных методов расход времени и энергии составляет 5 часов и 72 киловатта соответственно.

Оформить заказ



Оздоровительные сауны и инфракрасные кабины для похудания и сушки тела (необходимо изучить инструкции, рекомендации специалистов и  соблюдать правила). Инфракрасные мини-сауны с использованием ПЛЭН при температуре 40-60 градусов вызывают в 3 раза более активное потоотделение за счет глубокого прогревания организма. Площадь излучения в 15 больше, чем в обычных ИК-саунах.

В медицинских целях. Так, использование ПЛЭН в ожоговом центре для обогрева пострадавших вместо калориферов существенно ускорило процесс регенерации кожных покровов (за счет отсутствия потока горячего воздуха).

- В нефтедобывающей отрасли ПЛЭН использовался для обеспечения бесперебойной работы клапанов трубопроводов диаметром 120 см при температурах порядка минус 60°.

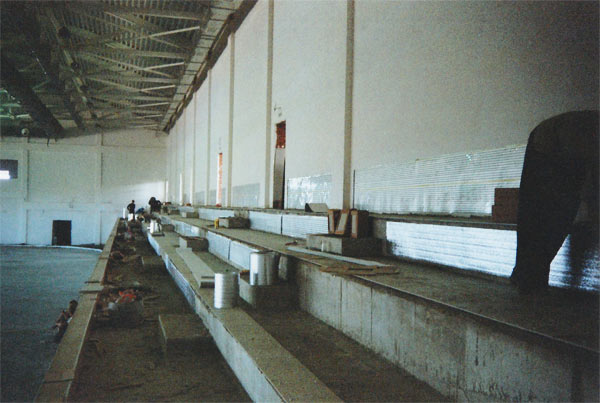

При подогреве спортивных арен расположенный под почвой  ПЛЭН позволяет поддерживать на поверхности поля температуру плюс два градуса при температуре воздуха минус 15 градусов.Соответствующие контракты были заключены в 2012 году.

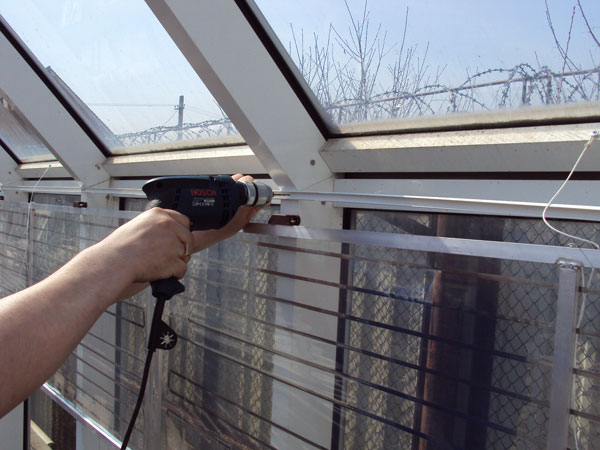

Отопление зимних садов, теплиц и оранжерей фермерских хозяйств и животноводческих комплексов в условиях  низких температур.

- В строительстве, при непрерывной заливке бетонных фундаментов в зимнее время.

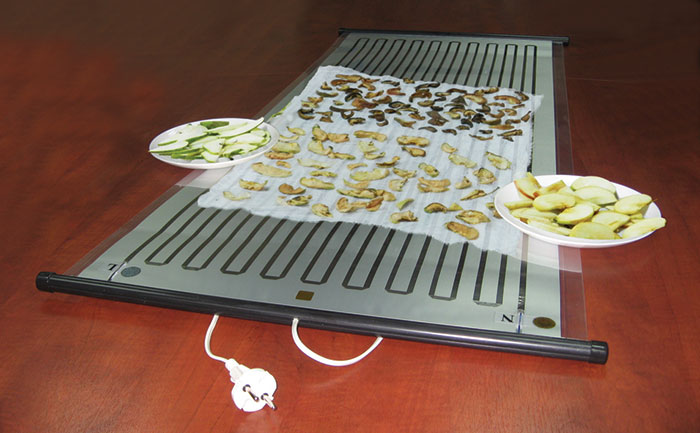

Инфракрасная сушка и вяление продуктов питания, в т.ч. мяса, фруктов, овощей, рыбы, птицы, грибов, трав, зелени и т.п.

Оформить заказ



​ВНИМАНИЕ! Изучите инструкцию для сушки продуктов:

Уложите на ровную горизонтальную поверхность любой теплоизолирующий материал (например, фольгоизолон), на него - электрический универсальный нагреватель. Рекомендуется перед раскладкой продуктов на нагреватель расположить любую тканевую прослойку (например, марлю). Затем в один слой разместить продукт, который необходимо высушить. Для ускорения процесса сушки продукт рекомендуется разрезать на мелкие части.

Сушка производится в следующем режиме: от 4 до 7 часов - включено, от 20 до 40 минут - выключено, и так до момента приобретения продуктом необходимой влажности. Для более равномерной сушки рекомендуется периодически переворачивать продукты.

Время сушки большинства продуктов обычно не превышает 8 часов при условии нарезки дольками не толще 5 мм. Время сушки продуктов, содержащих большое количество влаги, может достигать 12 часов.

Особенности вяления рыбы, мяса: продукты не рекомендуется укладывать непосредственно на нагреватель. Необходимо разложить их на решетчатую поверхность на расстоянии 50-60 мм от нагревателя.

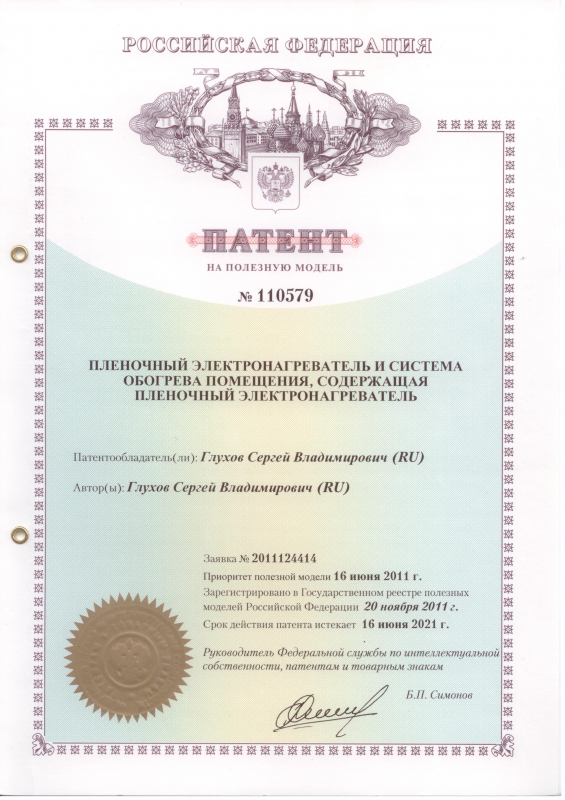

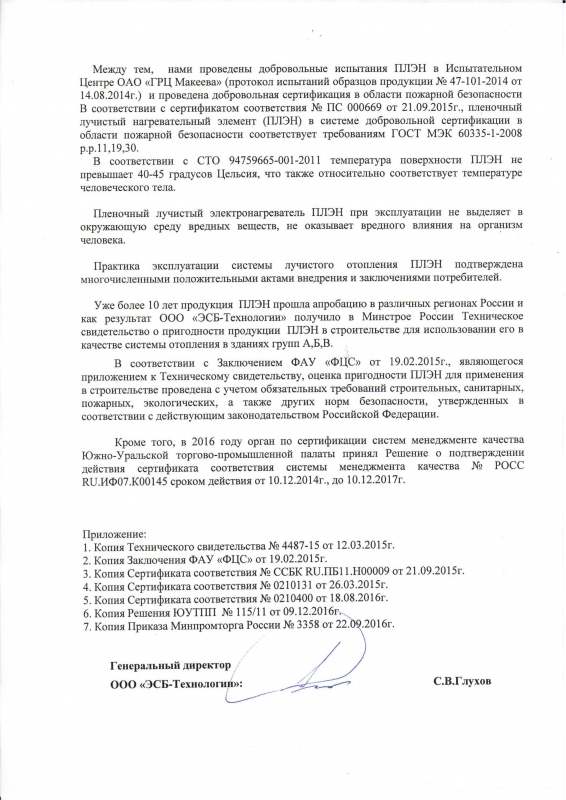

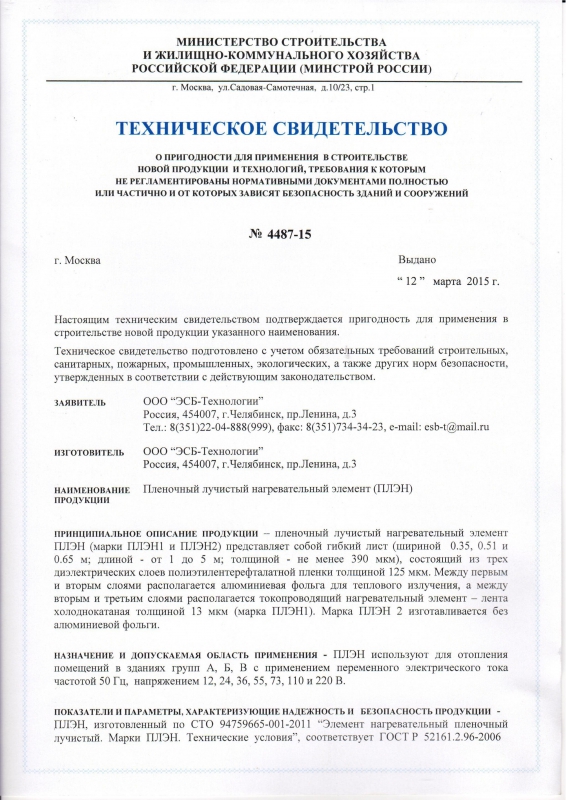

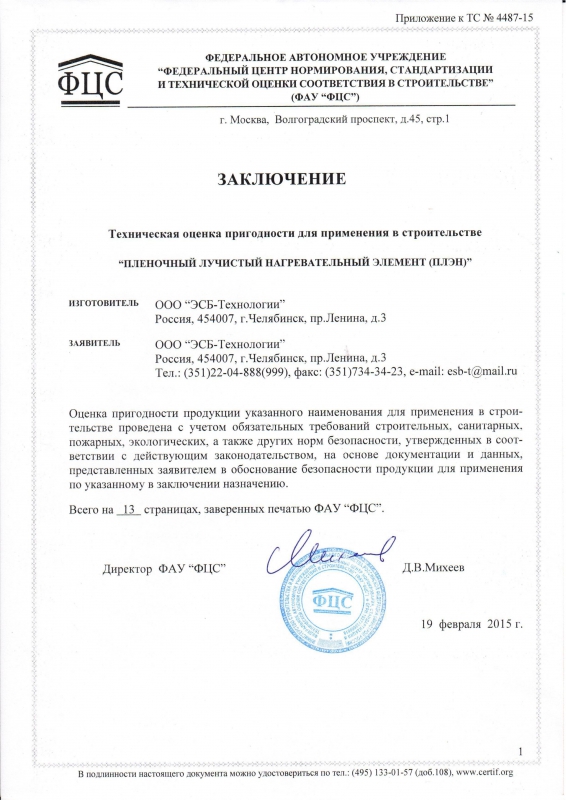

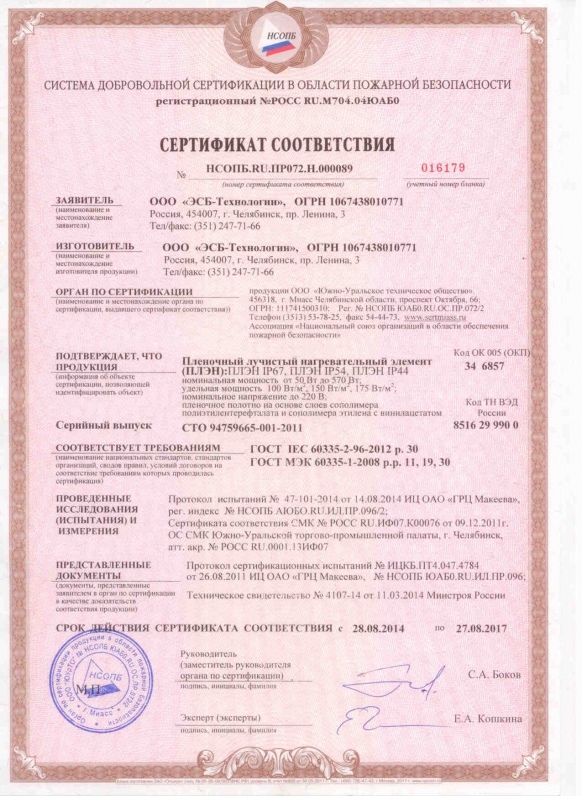

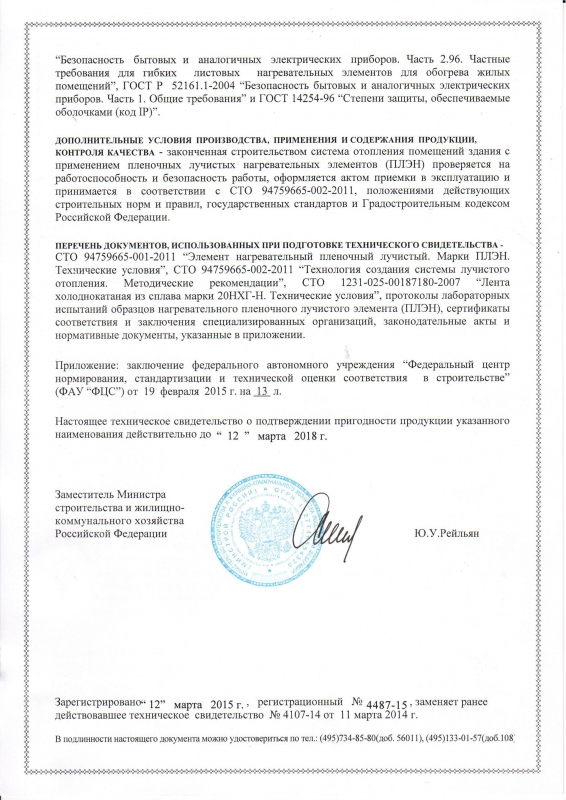

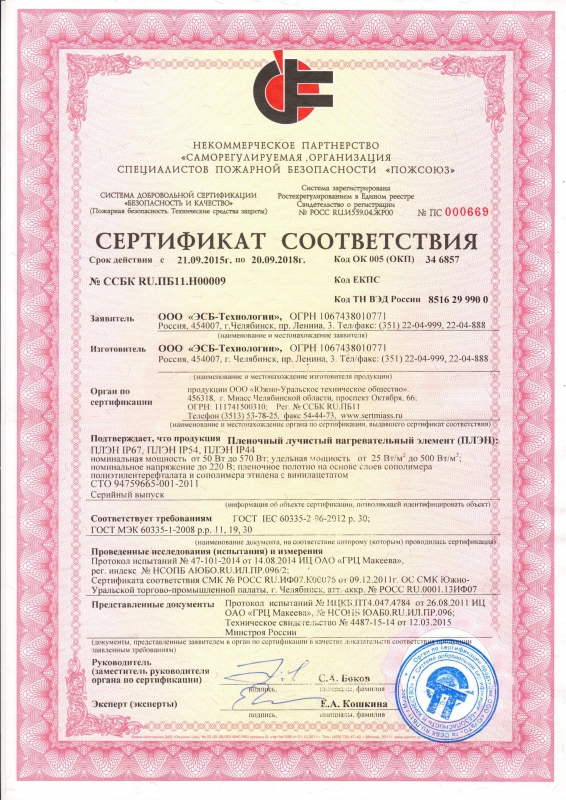

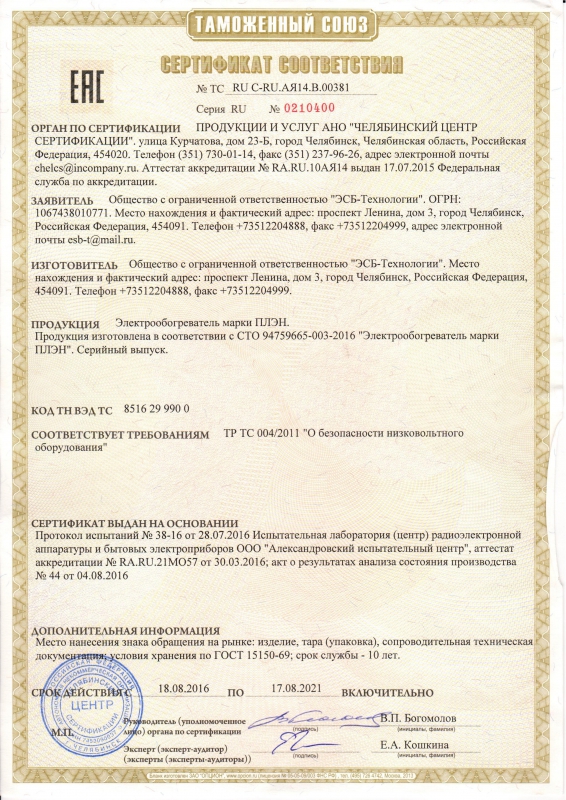

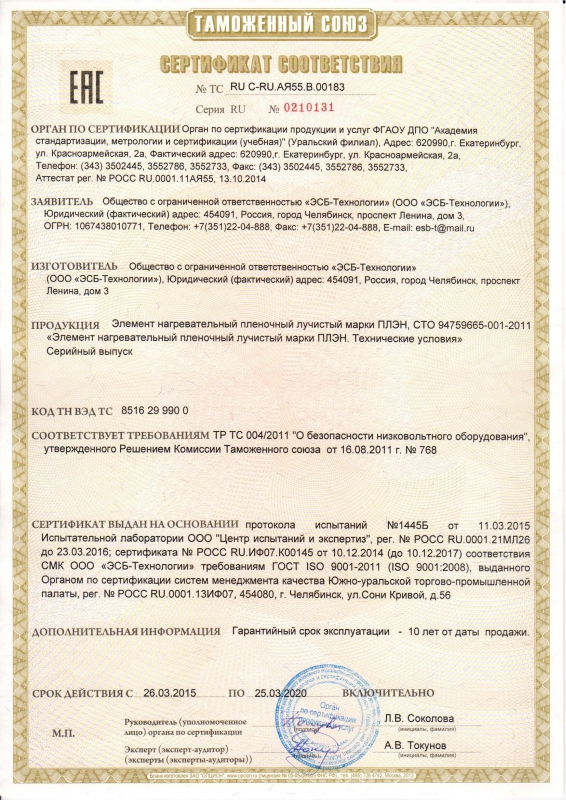

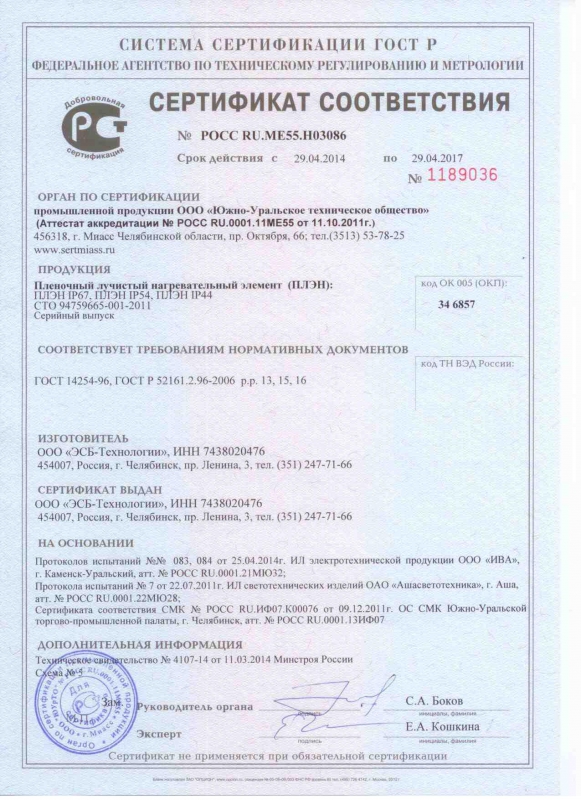

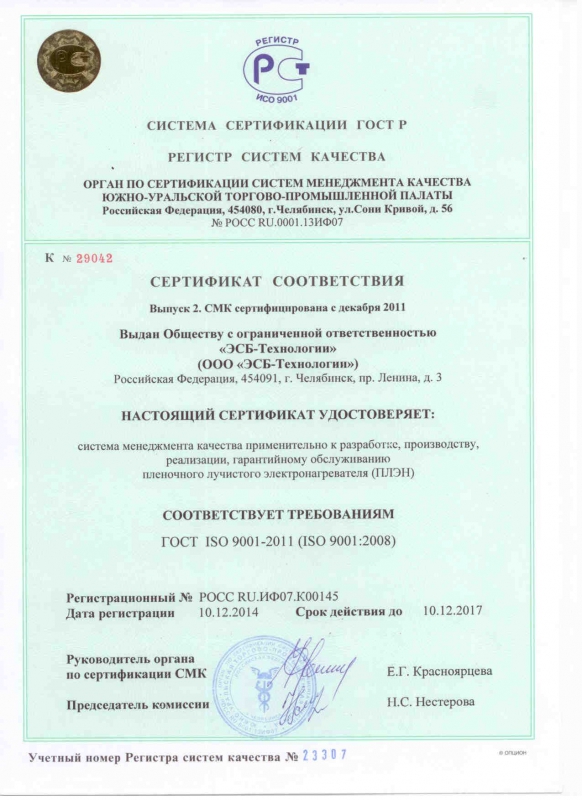

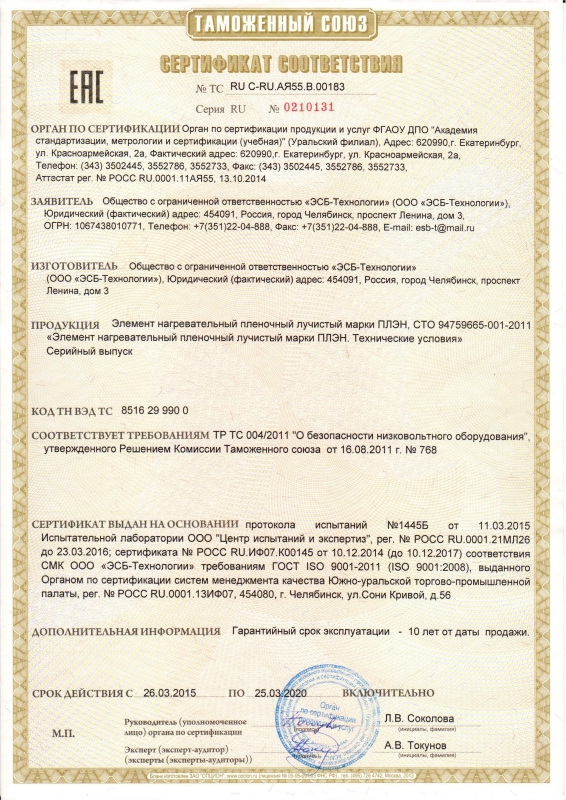

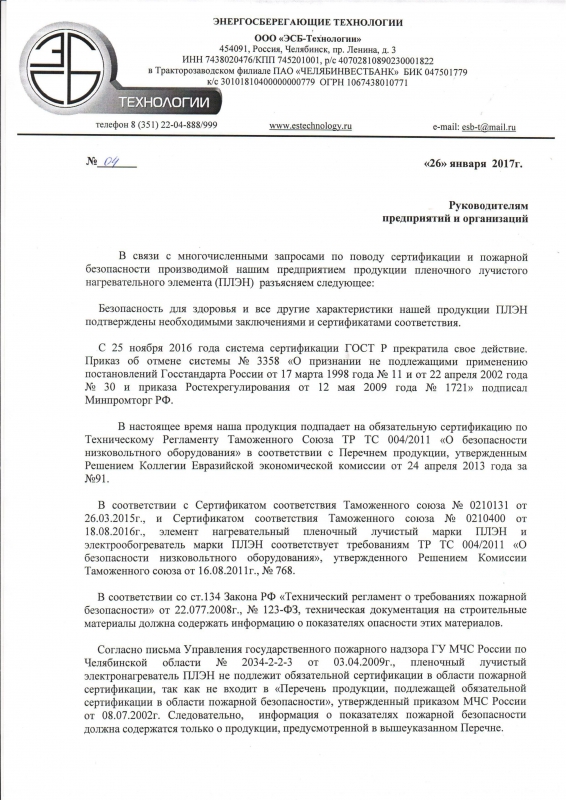

СЕРТИФИКАТЫ И ДИПЛОМЫ

Система лучистого отопления (ИК) ПЛЭН соответствует требованиям ГОСТа, нормам по электро- и пожаробезопасности, прошел санитарно-эпидемиологический контроль, одобрен Научным Центром Здоровья Детей Российской академии медицинских наук.

Особо отметим, что пленочный обогреватель ПЛЭН - единственный из известных аналогов, который наиболее полно удовлетворяет требованиям действующих ныне санитарных правил и норм (СанПиН) и имеет класс защиты от внешней среды IP67, что подтверждено соответствующими сертификатами.

Оформить заказ





Все материалы данной страницы предоставлены и опубликованы с разрешения Производителя: Челябинского завода электро-технических изделий имени Н. Е. Епишкова научно-производственного предприятия «ЭСБ-Технологии» (единственный запатентованный разработчик и производитель системы ПЛЭН в России).
